惠亚妮 罗志鹏 冯延魁

陕西省天然气股份有限公司

背景

西安至商州输气管道（西商线）于2011年投产运行，全线长约132.7 km，设计压力4 MPa，设计输量为1.7×108 m3/a，管道起于陕西省西安市区，途经秦岭北麓的蓝田县到达商洛市，是唯一向商洛地区供气的天然气长输管道。

2021年8月，蓝田县九间房镇流峪沟出现强降雨，造成境内国道G312、省道S101部分塌方、冲毁，部分交通、电力、通信中断。管道在途经的流峪沟蓝桥河河道及河滩段出现露管、悬空、变形（图 1）。面对险情，公司随即启动应急预案，开展管道抢修。

图 1 水毁现场

做法

现场勘察及分析。蓝田段管道主要在蓝桥河河道及河滩地敷设，部分管段在凹岸滩地敷设，河床地层以砂砾石层和岩石层为主，且河床较浅，受地层影响，水流下切程度小，加剧了洪水对滩地、岸坡的横向冲刷，导致管道覆土厚度变浅，造成管道埋深不足。据测量，本次最大日降水量达203.8 mm，灞河支流蓝桥河悟真寺洪峰流量677 m3/s，为超百年一遇洪水。水量激增引发了多处泥石流，进一步加剧了灾情。

分类修复受损管道。结合管道敷设地段、遭受的水毁损伤情况和本次洪水向凹岸冲刷严重但下切不明显的水力特征，对水毁管道分类进行修复。对敷设于河道、河滩地，管道无移位、变形、露管长度短且防腐层完好的管段，仅采取压覆袋装砂土增加管顶埋深。对存在移位、露管、管道变形、防腐层破损较严重管段进行换管。

细化换管技术方案。针对河道内敷设、河滩地敷设以及河床地层分布情况提出不同换管方案（表 1），换管方案以岩层段开岩槽混凝土满浇埋管、砂土层地段深埋换管为主，并辅以水工设施进行加固修复（图 2）。

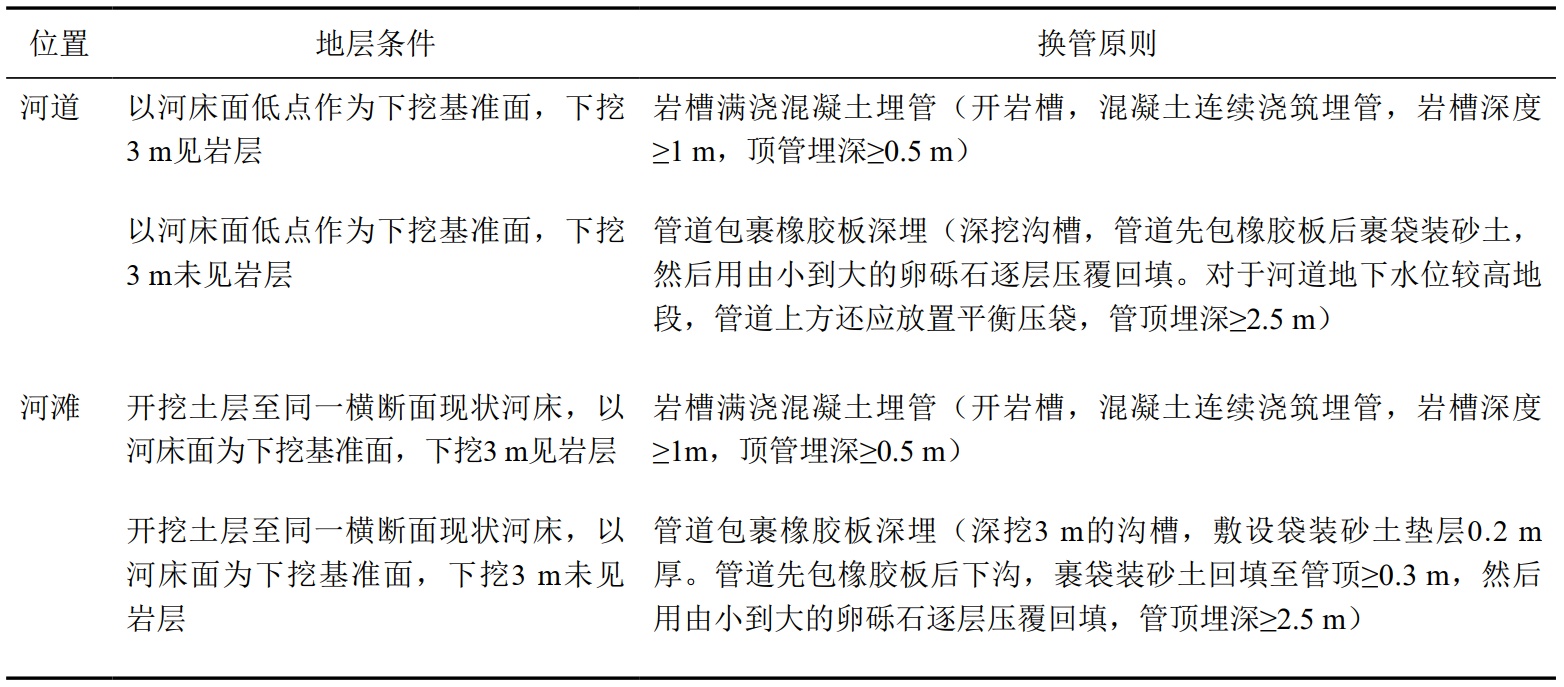

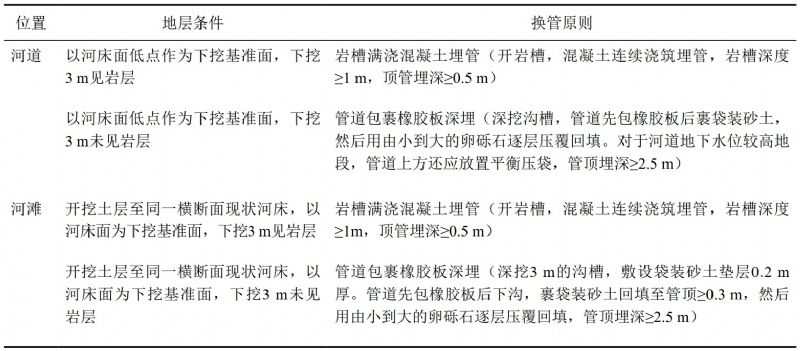

表 1 换管技术方案

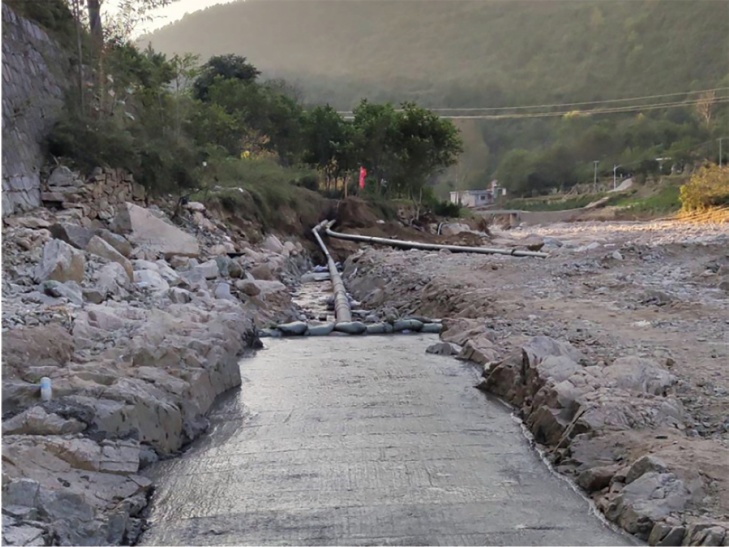

图 2 治理现场

换管段增加壁厚。原管道壁厚5.6 mm，考虑该段管道近河敷设距离较长，长期处于潮湿、水浸泡及土壤腐蚀的复杂环境中，会加剧防腐层的破损，加快腐蚀速率。因此，新换管道的直管、冷弯管壁厚选用6.3 mm，热煨弯管壁厚采用7.1 mm。

管道整治效果显著。本次水毁整治工程严格按照分类修复原则及精细化换管技术方案实施，经竣工检验及近年来的运行监测，整治后的管段未发生覆土流失、管道位移等异常情况，管道安全稳定性大幅提升，达成安全防护目标。

启示

科学、合理选择管道路由，是防止和降低自然灾害对管道影响的基础和前提。实践经验证明，要严格落实管道保护法第十三条规定，从设计源头避开地震活动断层和容易发生洪灾、地质灾害的区域，从强度设计系数确定、管材选型、水文地质勘察、管道敷设方式等方面优化方案，提升管道本质安全，增强抗风险能力。科学论证水毁整治方案，对不同水毁情况，针对性地提出合理、科学、可行的措施，充分验证水毁治理开挖基准，以下挖既定深度内是否见岩层来确定不同管道敷设方式，以确保管道埋深符合规范要求。

作者简介：惠亚妮，1987年生，硕士研究生，高级工程师，就职于陕西省天然气股份有限公司，长期从事天然气长输管道项目前期管理工作。联系方式：510608137@qq.com。
