背景

埋地油气管道进行维修作业时需要开挖作业坑将管道露出，由于伴行光缆位置不明确，开挖时存在损伤光缆的风险。在某管道环焊缝排查中，通过采取“王字型”作业坑开挖方式，有效保护了光缆的安全。

做法

大连输油气分公司《管道环焊缝开挖验证及修复工作手册》，编制了“三+1王字型”开挖技术方案和审批流程，指导现场机械开挖，保护管道及光缆安全，提高了施工的进度和开挖效率。

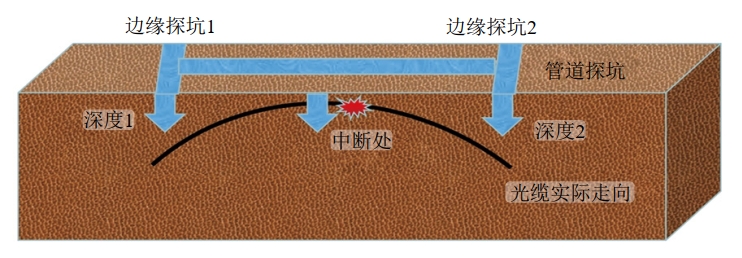

“王字型”开挖。早期使用“工字型”即两横一竖探坑开挖方式，对于地下隐蔽工程埋深起伏较大的地段，不能及时探出隐蔽工程，如图 1所示。

图 1 工字型开挖方式示意图

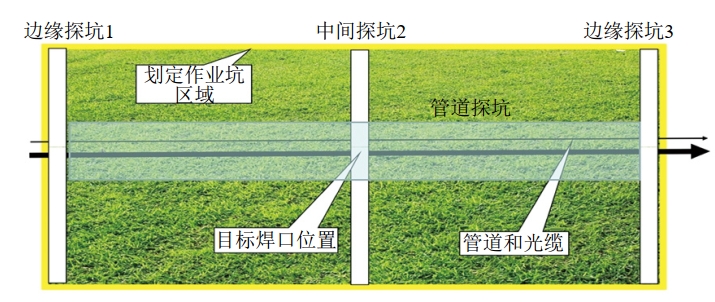

通过优化改进，提出了“王字型”开挖方式，如图 2所示。“王字型”开挖即三横一竖的探坑可以有效探明光缆、电力、自来水、燃气等地下隐蔽工程。

图 2 王字型开挖示意图

比较两种开挖方式，“王字型”开挖在节省工作量的基础上能够提高探坑的有效性，增加了中间的一横，使得探坑隐蔽工程检出率增高。“三横”可以检出光缆埋深变化，“一竖”则检出垂直于管道的第三方电缆、供暖管线等隐蔽工程。

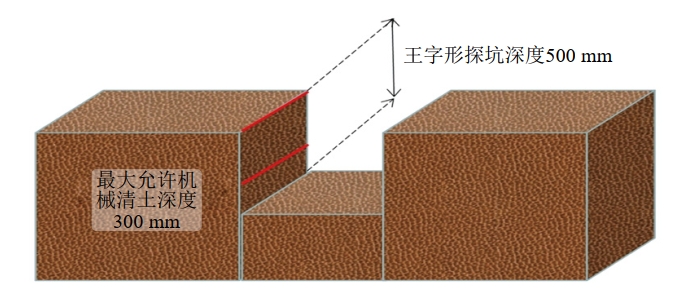

“进5退3”机械开挖。依靠“王字型”开挖仅能探出一个作业面，还不能满足开挖的全部要求，因此在“王字型”开挖的基础上提出了“进5退3”的机械开挖方式，如图 3所示。即先开挖约500 mm的深度探坑，再使用挖掘机开挖探坑地面下300 mm的覆土，预留200 mm防止挖掘深度超过探坑深度。现场操作时，要确保挖掘机手能够熟练控制挖掘深度，技术人员及时测量开挖深度和挖掘机下挖深度，指挥挖掘机手进行操作，在接近管顶1 m时，禁止使用机械开挖。

图 3 “进5退3”的机械开挖法

机械开挖三级审批流程。机械开挖方式存在一定风险，因此制定开挖申请审批流程显得尤为重要。一般程序为施工单位申请、作业区现场确认、管道部（科）、主管副经理三级审批。施工单位须现场说明申请机械开挖的位置、必要性、“王字型”探坑准备情况、挖掘机手的培训交底等。机械开挖过程使用移动摄像头进行安全监督，现场巡查重点是监督“王字型”开挖和“进5退3”机械开挖的执行情况、对光缆暴露部分的安全保护措施等。

启示

近年来，大连输油气分公司运用“王字型”开挖法成功完成2800多道作业坑的开挖，有效减少了管道伴行光缆的损伤。今后还应强化员工和施工人员的责任心，不放过每一道细节，做好技术方案的培训和交底，严格按照方案施工，从根本上避免作业坑开挖过程中损伤光缆的风险。
