燃气事故预防管控技术研究

来源:《管道保护》2021年第6期 作者:单克 安成名 朱国忠 张浩 孟伟 杨光 时间:2021-12-13 阅读:

单克 安成名 朱国忠 张浩 孟伟 杨光

深圳市燃气集团股份有限公司



摘要:燃气易燃易爆的特性决定了燃气管道是不容忽视的危险源,近期接连发生的燃气事故给燃气行业安全敲响了警钟。将大数据分析、人工智能及5G通讯等新一代信息技术与燃气安全管理技术相融合,提出燃气事故预防管控技术研究方法,以期为保障燃气管道安全运行提供技术支持。

关键词:燃气管道;易燃易爆;大数据分析;人工智能;5G通讯技术;事故预防



湖北十堰“6·13”重大燃气爆炸事故造成26人死亡,138人受伤,直接经济损失约5395.41万元。事故暴露出腐蚀防护技术落后、违规建设改造、隐患排查整改不落实、应急处置不当、物业安全管理混乱等诸多教训和短板[1]。随后,接连发生沈阳“10·21”燃气爆燃事故、大连“10·24”燃气闪爆事故等,给燃气行业安全敲响了警钟。

作为城市地下生命线工程的重要组成部分,燃气管网设施的发展状况标志着城市的现代化程度[2-4]。燃气易燃易爆的特性决定了燃气管道是不容忽视的重大危险源,第三方损坏、管理不当等原因可能会导致燃气管道破损泄漏,引发火灾、爆炸等事故。加之燃气管道多位于人口稠密区域,一旦发生事故,极易造成严重的人员伤亡、财产损失以及供气中断等后果[5-7]。 据《全国燃气事故分析报告(2020)》[8]披露:2020年全国(不含港澳台)共发生燃气事故615起,共造成92人死亡、560人受伤。

将大数据、云计算、人工智能及5G通讯等“新一代信息技术”与“传统安全管理手段”融合,以期全面提升燃气管网安全管理智慧化水平,提高管理效率,降低运行成本,保障安全运行,实现管理数字化转型。

1  管网健康安全状态评估

围绕高压、次高压、中压燃气管线,构建安全监测及管控关键指标,根据管网的缺陷数量、防腐层状况、阴保系统状况、地质灾害敏感点、管材基础信息、压力温度流量数据(管道压力、温度传感器对接)等数据,定量评估管网健康安全状态。某典型燃气管线于2010年1月投入使用,沿途经过山地、城镇、工业区、农田等,穿越公路、铁路、河流,全长69.8公里。管道设计压力为1.6 MPa,工作压力为1.4 MPa,管道规格为Φ510 mm×7.9 mm,材质为X52钢,防腐层为3PE。将评估结果绘制成安全状态分布图,可指出影响该燃气管线健康安全状态的主要危害因素,如图 1所示。

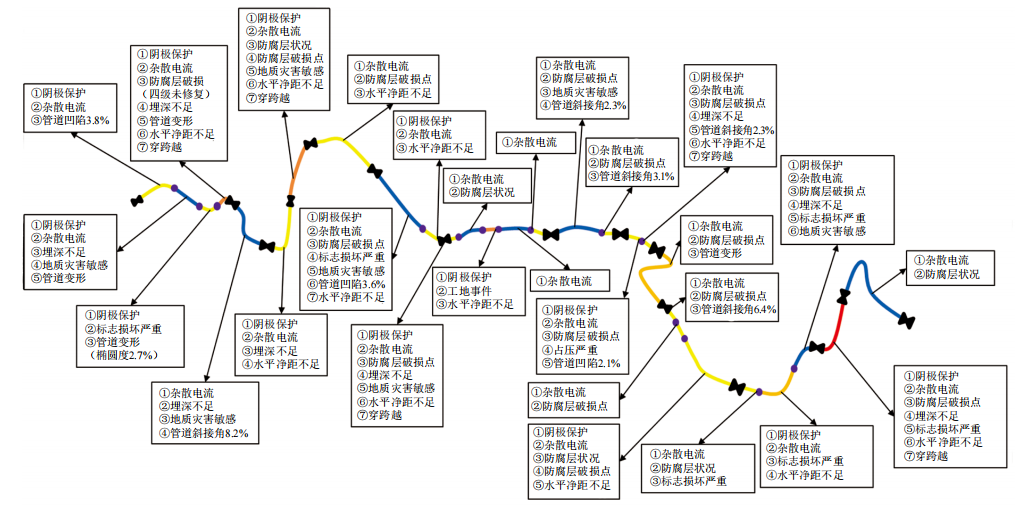

1 燃气管线健康安全状态评估


将燃气管网健康安全状态评估结果叠加到智慧燃气数据底座上,通过一屏感知系统直观地呈现管道潜在风险因素,能够使决策者和管理者实时掌控所辖管道安全状态,如图 2所示。

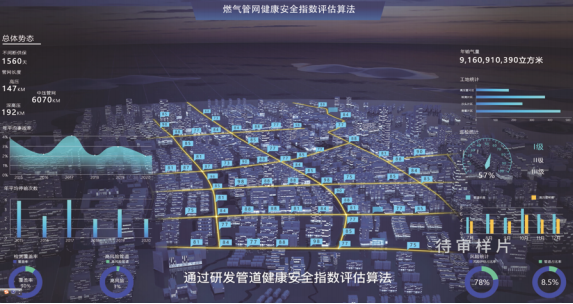

图 2 管网健康安全状态呈现


2  场站AI视频监控

利用边缘计算算法,开发场站AI视频监控,如图 3所示,实现对场站、储备库、调压站等场景的实时监控。人员装备图像识别系统利用最新的深度学习与人工智能技术,结合后台工单信息,关联识别现场工作人员的不安全行为,如:不穿工装、不佩戴安全帽、吸烟或打电话,装车未设置警示牌等,为安全员对现场监督提供有力保障。通过对区域智能检测识别系统的布设,实现对第三方施工人员行为的实时监控、报警管理等,如图 4所示。使得管理者能够及时、高效地对现场进行管控,杜绝现场不安全行为,避免事故发生。

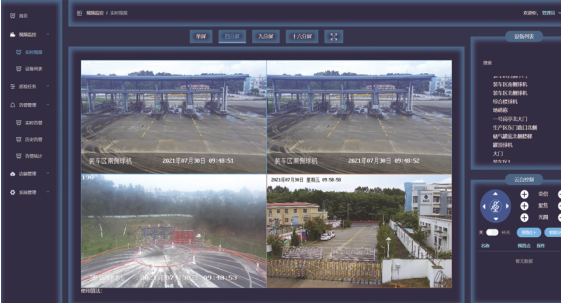

图 3 场站AI视频监控

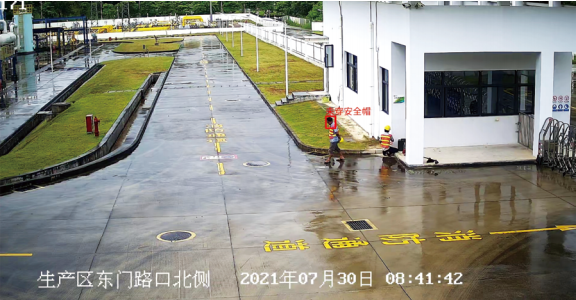

图 4 场站内不安全行为预警识别


3  5G+智慧燃气应用

5G+智慧燃气应用由城市数字底座、数字孪生管网、SCADA、混合云、5G边缘云、5G专网及物联网平台构成,三大智慧燃气场景包括智慧管网、智慧场站、智慧安全。 5G+智慧燃气系统总框架如图 5所示,系统功能主要包括两大方面。



图 5 5G+智慧燃气系统总框图


推动终端智慧化感知:在智慧管网、智慧场站中部署百万级5G物联网感知终端,实现燃气门站、调压站、管网、终端用户全场景数据采集及实时监测,将安全管理模式由被动防御变为主动感知。

加大无人化生产赋能:推行无人化场站、无人机巡线、车载巡线等智慧管网、智慧场站场景的建设,推动由大量人工现场巡查巡检方式向“技防+人防”模式的转变,提升安全运营效率及可靠性。

4  燃气事故应急抢险

在三维底图呈现以下燃气业务数据:①地质灾害敏感区域、第三方工地等实时监控画面;②巡查巡检车辆定位和实时路线信息。基于三维底图,按压力等级对管网着色,显示当前报警点位置、抢修车辆位置等;③以浮窗形式显示:报警信息列表、当前抢修力量信息、第三方工地信息、当前巡检人员数量等;为事先预防、事后应急提供科学的技术支持,如图 6所示。

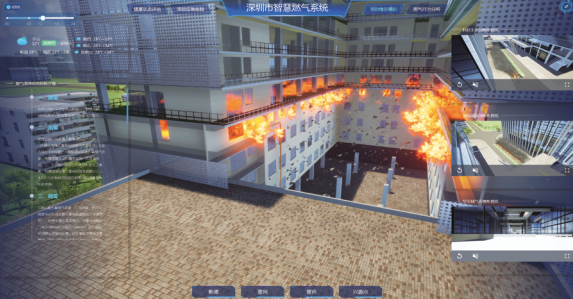

图 6 燃气管道事故应急抢险场景


5  结论

利用大数据分析、人工智能及5G通讯等新一代信息技术,提出燃气事故预防管控技术研究方法,包括管网健康安全状态评估、场站AI视频监控、5G+智慧燃气应用、燃气事故应急抢险等。以期促进智慧燃气与智慧城市的深度融合,实现与城市应急保障资源的共享与协同,提升城市燃气的安全管理与应急处置能力。



参考文献:

[1]中国应急管理.湖北省十堰市张湾区艳湖社区集贸市场“6·13”重大燃气爆炸事故调查报告[R].2021.

[2]吴掠桅,崔蓓,俞蔚.智慧城市时空数据三维可视化设计与关键技术[J].地理空间信息,2021,19(07):9-11.

[3]陈惠敏.基于“互联网+”构建智慧燃气总体架构[J].化学工程与装备,2021(03):111-113.

[4]狄彦,帅健,王晓霖.油气管道事故原因分析及分类方法研究[J].中国安全科学学报,2013,23(7):109-115.

[5]帅健,单克.基于失效数据的油气管道定量风险评价方法[J].天然气工业,2018,38(9):129-138.

[6]单克,帅健,张思弘.基于修正因子的油气管道失效概率评估[J].中国安全科学学报,2016,26(1):87-93.

[7]SHAN K,SHUAI J,XU K,et al. Failure probability assessment of gas transmission pipelines based on historical failure-related data and modification factors[J]. Journal of Natural Gas Science and Engineering,2018(52):356-366。

[8]中国城市燃气协会安全管理工作委员会.全国燃气事故分析报告[R].2020.



作者简介:单克,1991年生,深圳市燃气集团股份有限公司博士后,研究方向为城镇燃气管道安全工程技术,包括燃气事故模拟、风险评价、完整性管理和效能评价等。联系方式:13810572663,965610446@qq.com 。
