如何选择安全的输气管道线路

来源:《管道保护》杂志 作者: 时间:2018-7-6 阅读:

输气管道线路选择的要求

1. 线路走向应根据工程建设目的和气源、市场分布,结合沿 线城镇、交通、水利、矿产资诼和环境敏感区的现状与规划,以及沿 途地区的地形、地质、水文、气象、地铤等自然条件,通过综合分析和多方案技术经济比较,确定线路总体走向;

2. 线路宜避开环境敏感区,当路由受限猫要通过环境敏感区时,应征得其主管部门同意并釆取保护措施;

3. 大中型穿(跨〉越工程和压气站位置的选择,应符合线路总体走向。局部线路走向应根据大中型穿(跨)越工程和压气站的位置进行调整;

4. 线路应避开军亊禁区、飞机场、铁路及汽车客运站、海(河) 港码头等区域;

5. 除为管道工程专门修建的隧道、桥梁外,不应在铁路或公 路的隧道内及桥梁上敷设输气管道。输气管道从铁路或公路桥下交叉通过时,不应改变桥梁下的水文条件;

6. 与公路并行的管道路由宜在公路用地界3m以外,与铁路并行的管道路由宜在铁路用地界3m以外,如地形受限或其他条件限制的局部地段不满足要求时,应征得道路管理部门的同意;

7. 线路宜避开城乡规划区,当受条件限制,需要在城乡规划区通过时,应征得城乡规划主管部门的同意,并采取安全保护措施;

8. 石方地段的管线路由爆破挖沟时,应避免对公众及周围设施的安全造成影响;

9. 线路宜避开高压直流换流站接地极、变电站等强干扰区域;

10. 埋地管道与建(构)筑物的间距应满足施工和运行管理需求,且管道中心线与建(构)筑物的最小距离不应小于5m。

4.1.2 输气管道应避开滑坡、崩塌、塌陷、泥石流、洪水严重侵蚀等地质灾害地段,宜避开矿山采空区及全新世活动断层。当受到条件限制必须通过上述区城时,应选择危害程度较小的位置通过,并采取相应的防护措施。

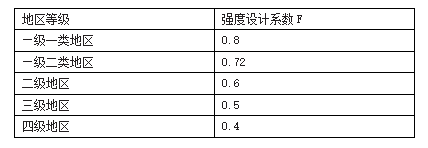

地区等级划分及设计系数确定

输气管线通过的地区,应按沿线居民户数和(或)建筑物的密集程度,划分为四个地区等级,并应依据地区等级做出相应的管道设计。

1. 一级一类地区:不经常有人活动及无永久性人员居住的区段;

2. 一级二类地区:户数在15户或以下的区段;

3. 二级地区:户数在15户以上100户以下的区段;

4. 三级地区:户数在100户或以上的区段,包括市郊居住区、商业区、工业区、规划发展区以及不够四级地区条件的人口稠密区;

5. 四级地区:四层及四层以上楼房(不计地下室层数)普遍集中、交通频繁、地下设施多的区段。

(节选自《输气管道工程设计规范》 GB50251—2015)

《管道保护》2016年第5期(总第30期)
